Revêtement Copoprotec® SUPPORT DE CÂBLES HAUTE TENSION

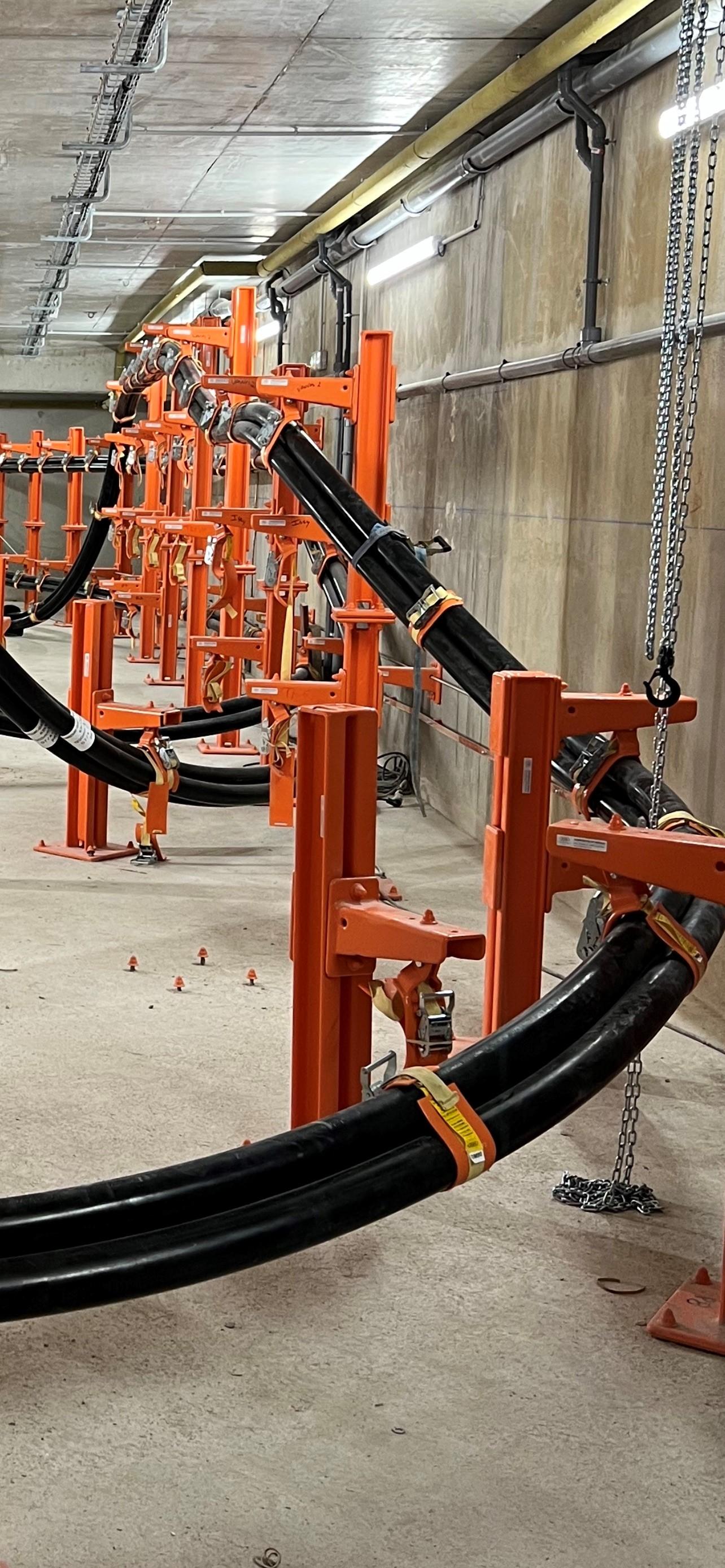

La gamme de poteaux et structures métalliques isolés Copoprotec® peut supporter tous les types de câbles HTB3-HTB2-HTB1/HTA/BT, que ce soit dans les galeries de câbles, les ouvrages tiers tels que les Ponts routiers ou ferroviaires, tunnels ou bien dans les postes d’alimentation électrique.

Brevet déposé

France n° FR1902985

Dossier identifié

RTE/CNER AE-BCS-16- 00004 ind 5 du 28/04/20

RST / RTE

Conforme au RST / RTE Partie 6 - 2019

Demander un devis

Descriptif

Comment choisir

Tableau des références

Modèles

Accessoires

Compléments de gamme

Vidéos et réalisations

LES POTEAUX ET STRUCTURES VERTICALES ISOLÉES 10kV COPRPROTEC®

RÉSISTANCE DIÉLECTRIQUE

10 kV évitant l’écoulement du courant de courtcircuit par la potence

RÉSISTANCE AU CLAQUAGE

Câble HTB avec un Icc de 31,5 kA et un Tcc de 150 ms

REVÊTEMENT AUTO EXTINGUIBLE

Revêtement Copoprotec® auto extinguible.

Pouvoir calorifique < 5 MJ/kg

RÉSISTANCE

Résistance aux agressions mécaniques et chimiques

Descriptif

Le revêtement Copoprotec® sur les poteaux et structures en acier leur apporte une résistance diélectrique garantie de 10kV mais également d’excellente tenue au chocs et agressions chimiques.

La gamme de poteaux et structures Copoprotec® se décompose en trois familles de produits :

Les poteaux
Les herses
Les remontées sous trémie (échelles à câbles)

Si nécessaire, la conception des poteaux et structures peut être adaptée à la demande pour des charges et longueurs spécifiques ou des supports particuliers.

DES MODES DE FIXATION ET DE MONTAGE MULTIPLES

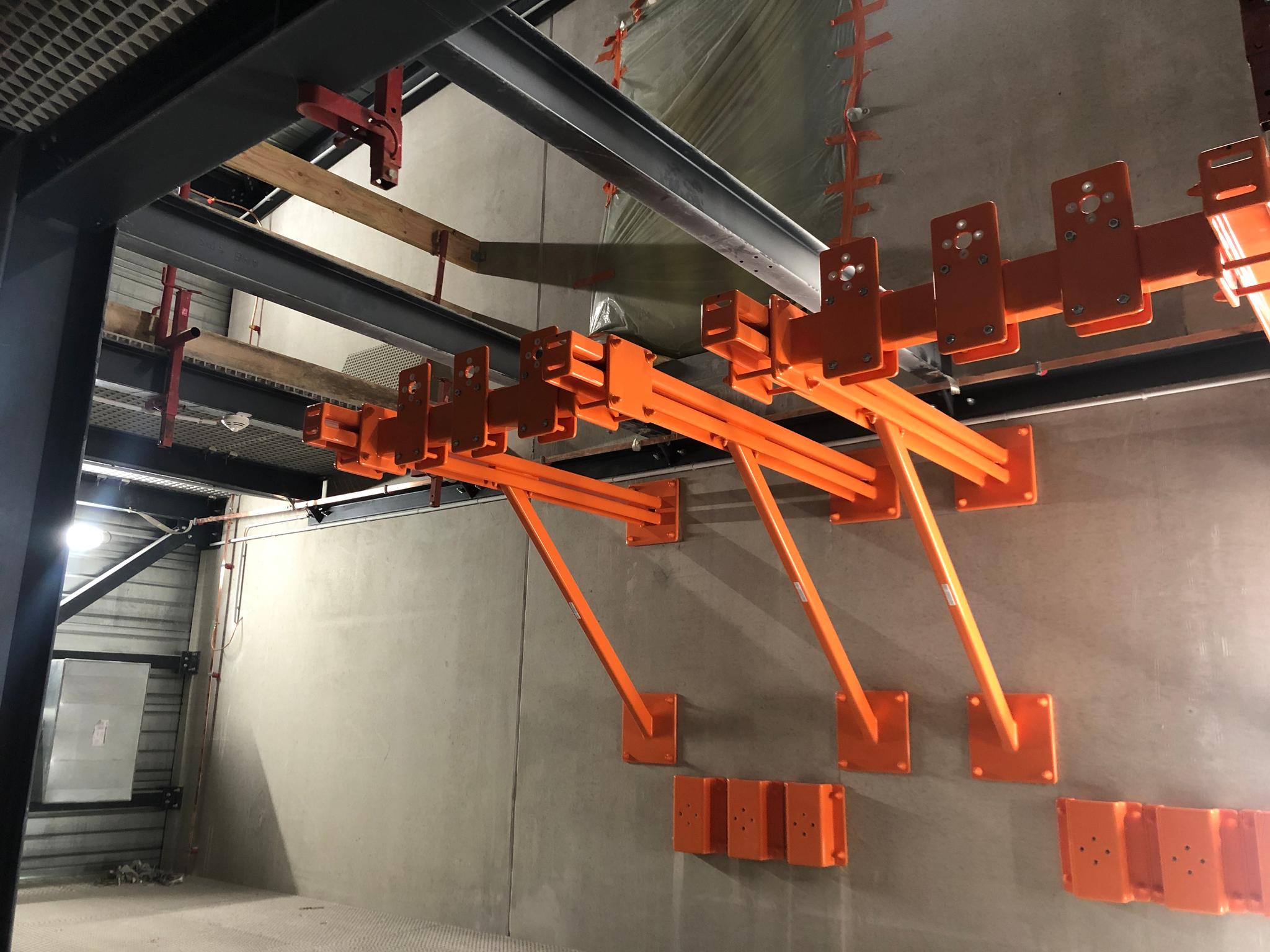

Les modes de fixation et de montage des poteaux et structures métalliques isolées sont multiples (au mur, au sol autoportés,…) et adaptés à la configuration de l’installation qu’elle soit existante ou neuve.

Fixation spéciale

Le matériel de fixation de la traverse sur les poteaux est spécifique et livré en kit pour chaque traverse commandée

Commet group propose une assistance au montage

COMMENT CHOISIR SES POTEAUX VERTICAUX AU SOL OU AU PLAFOND ?

Ces poteaux sont totalement compatibles avec les autres produits du catalogue COMMET à savoir les potences Copoprotec®, les systèmes de bridage à sangle Easyflex…

Le choix des poteaux se fait donc en fonction de la course H utile souhaitée et de la charge prévue sur le poteau.

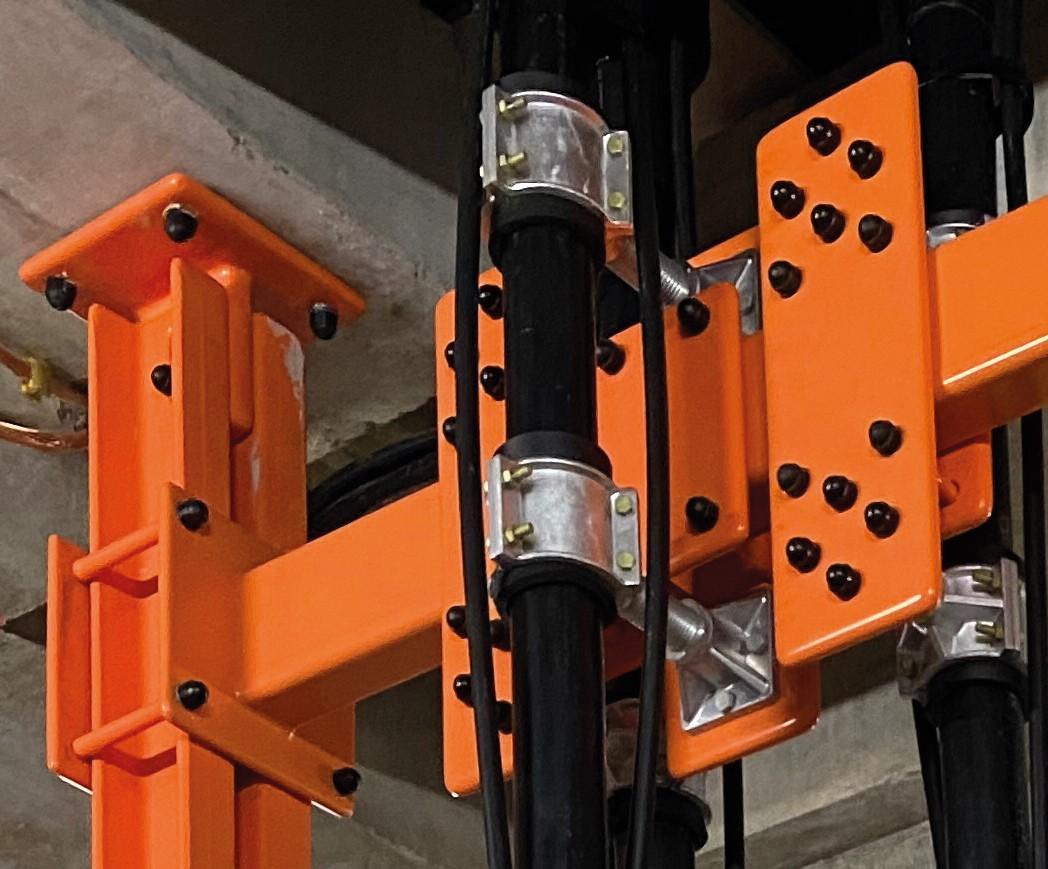

Des platines de liaison spécifiques intégrées aux poteaux permettent de rendre le montage simple tout en maintenant l’isolation diélectrique.

Le bureau d’études COMMET GROUP peut proposer la vérification des charges supportées par la structure en fonction de votre projet.

Pour une hauteur supérieure à 1800 mm (hauteur max d’un poteau en une pièce), des combinaisons multiples sont possibles pour atteindre la hauteur finale attendue.

Selon la configuration, il est également envisageable d’opter pour les solutions fixées au plafond directement.

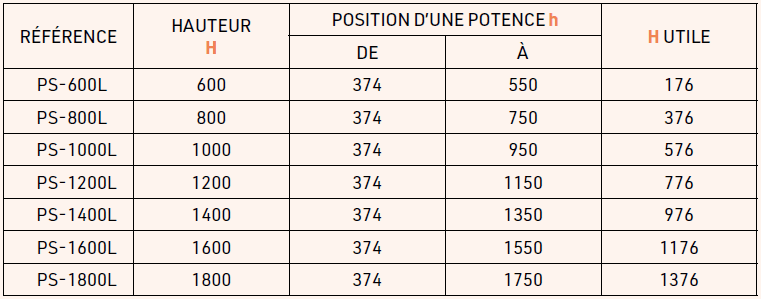

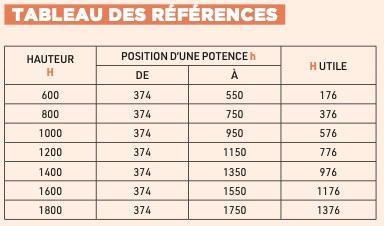

Tableau des références

Modèle

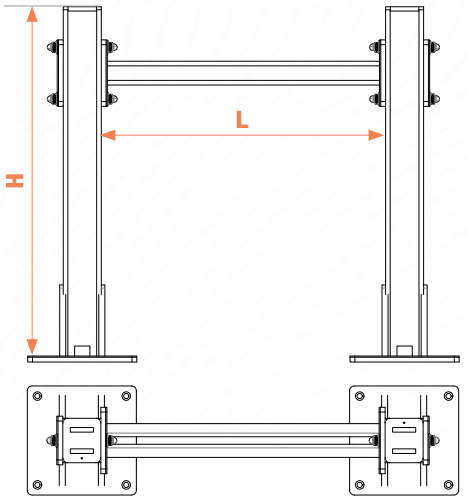

LES HERSES

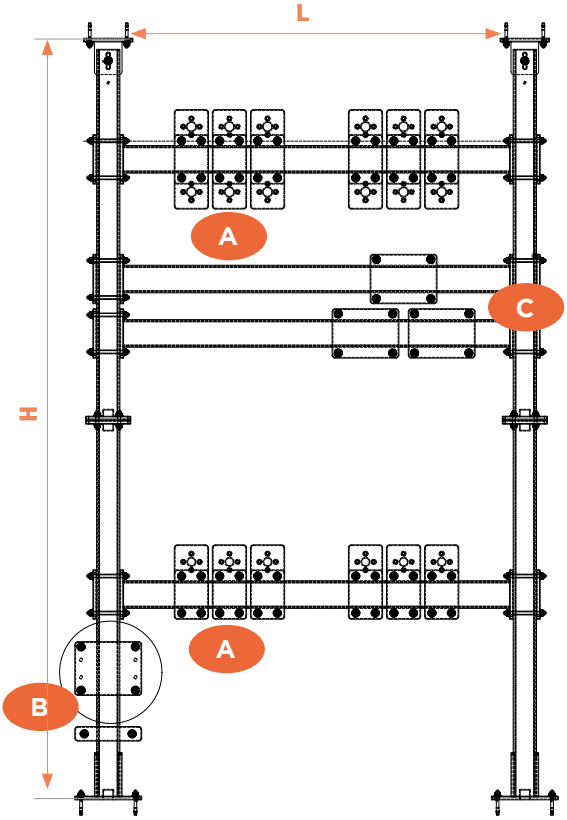

Dans le cas de charges importantes ou d’un nombre élevé de câbles, il est possible de combiner les poteaux Copoprotec® avec des traverses parfaitement adaptées à la conception des poteaux et garantissant le maintien de l’isolation électrique.

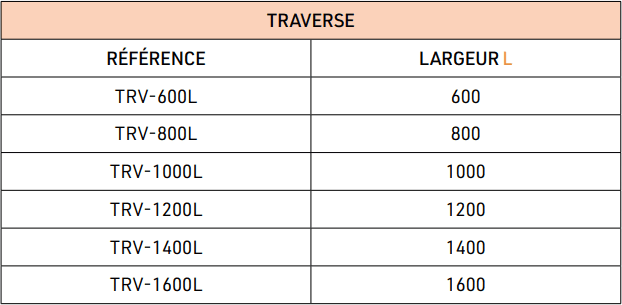

Le choix des traverses se fait simplement par la largeur souhaitée L.

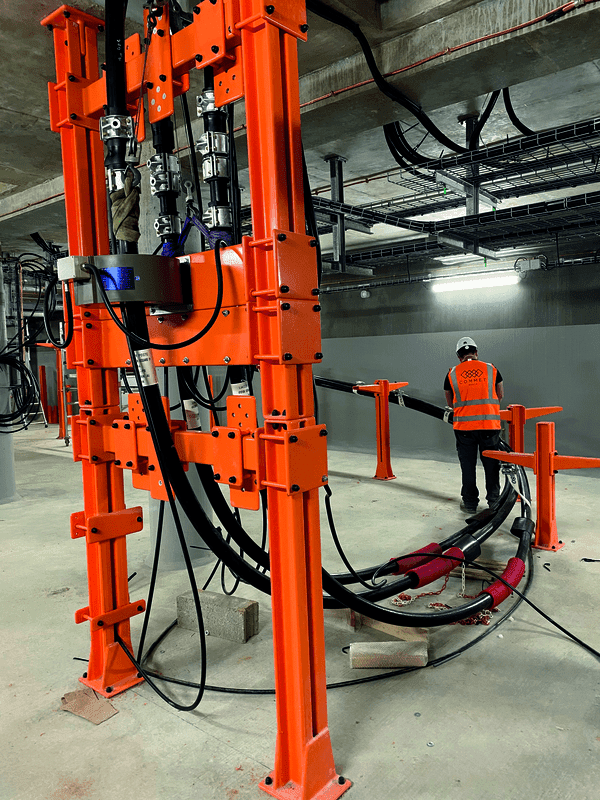

LES REMONTÉES SOUS TREMIE

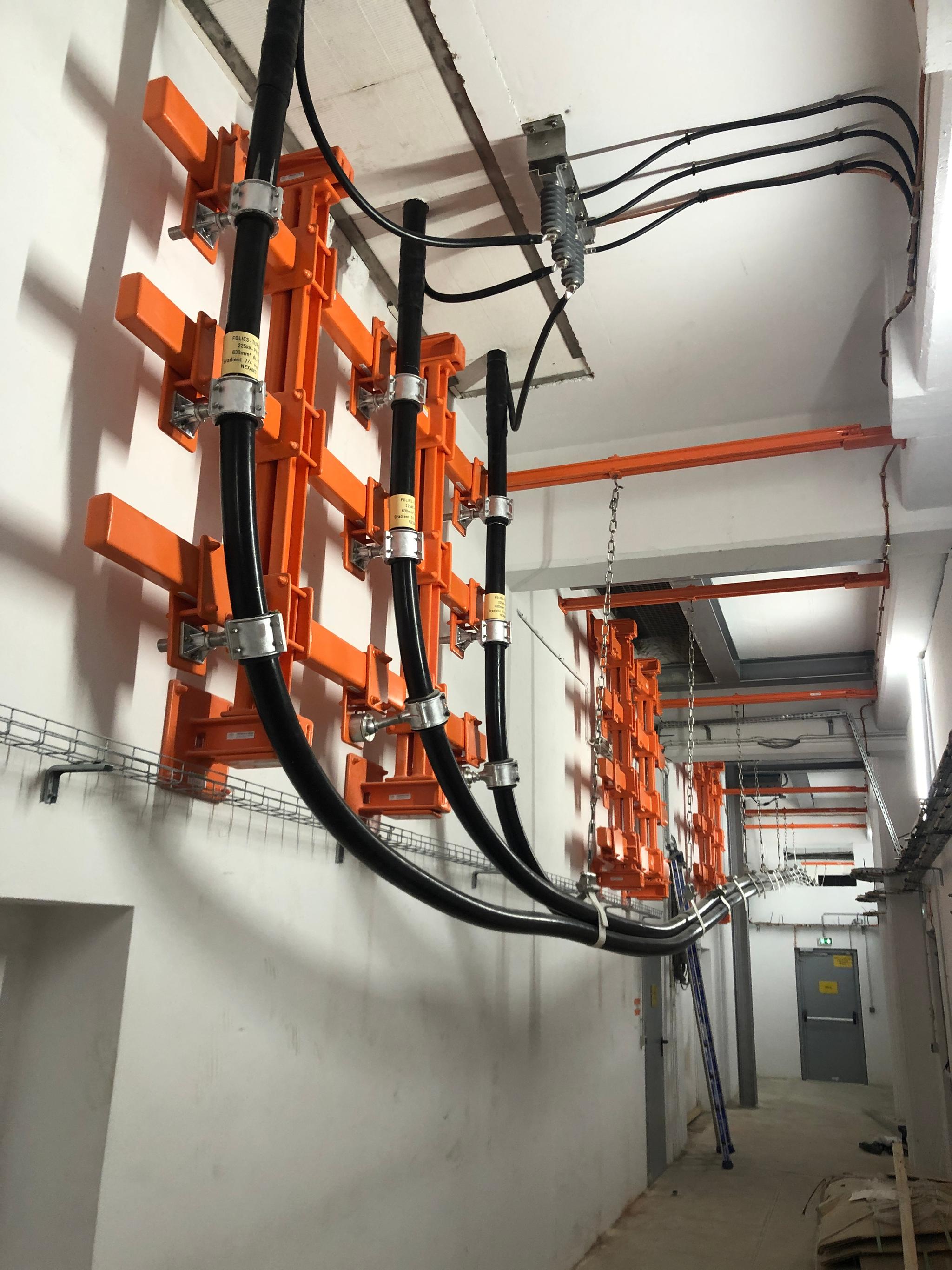

Les poteaux et structures isolés peuvent composer des échelles à câbles sous trémie.

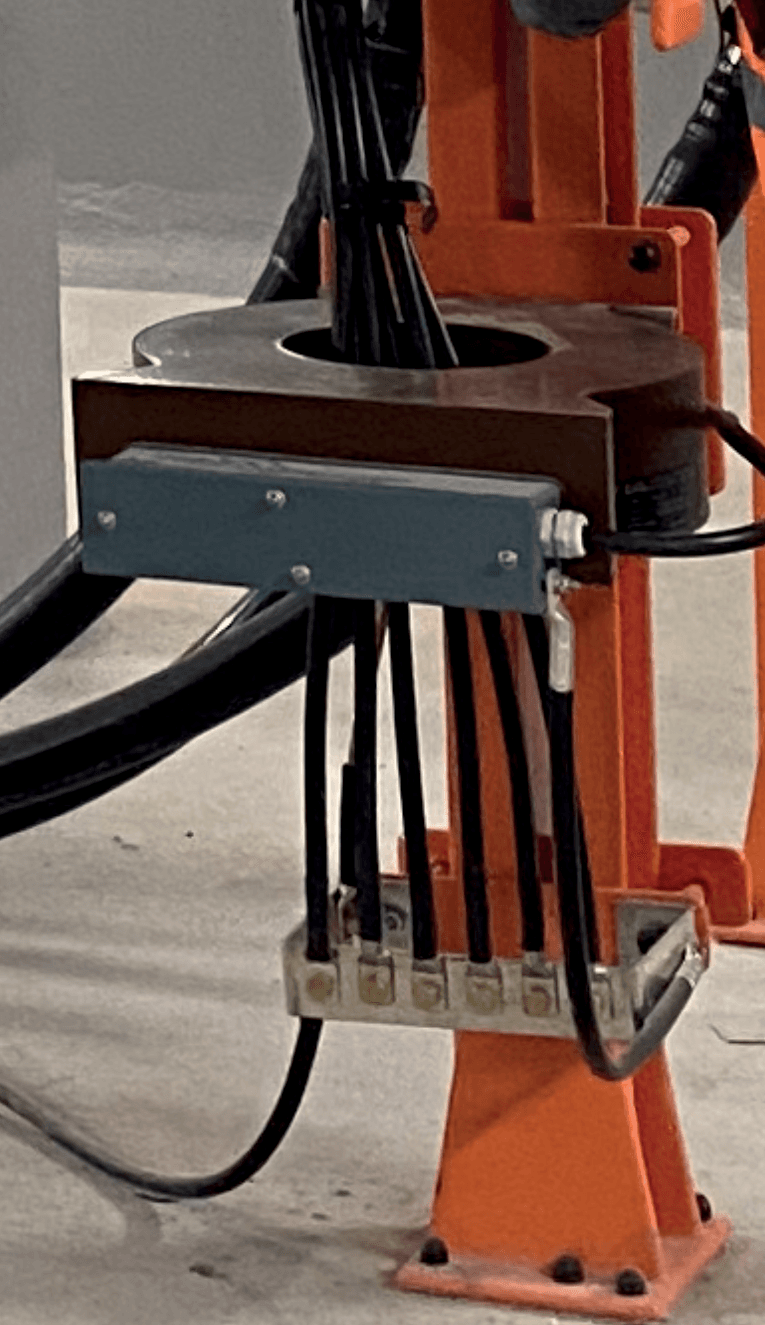

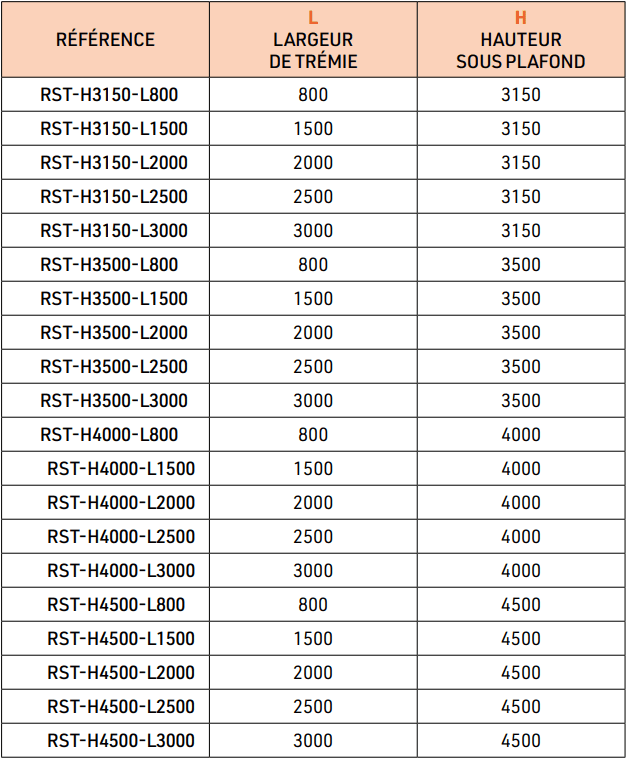

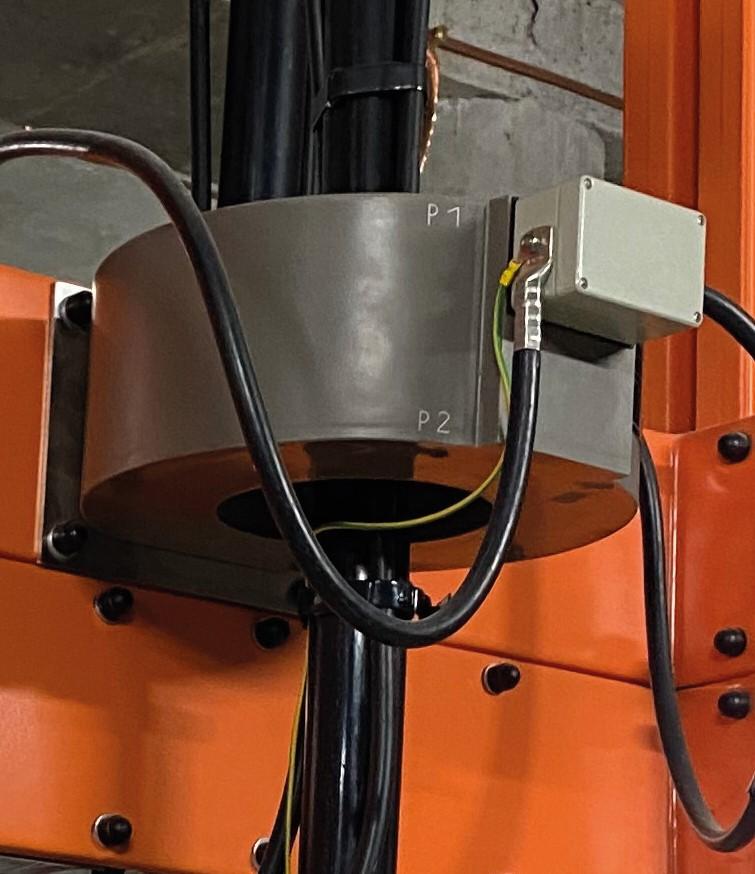

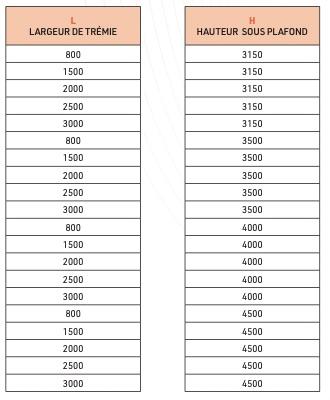

Le choix des poteaux et traverses se fait selon la hauteur sous plafond, l’ouverture de la trémie et la charge à supporter en fonction du nombre et type de câbles mais aussi des équipements prévus sur la structure tels que les tores dont le poids peut approcher les 100 kg par tore.

LES ACCESSOIRES ET MATÉRIELS DE FIXATION SUR HERSES ET REMONTÉES SOUS TRÉMIE

Afin de faciliter le montage des câbles sur les poteaux, herses et remontées sous trémie, COMMET GROUP a développé de nombreux accessoires de fixation adaptables aux multiples configurations et matériels authentifiés par RTE.
