Potence isolées 10 Kv

Potence isolées 10 Kv

Revêtement Copoprotec® SUPPORT DE CÂBLES HAUTE TENSION

Les potences ou consoles isolées Copoprotec® peuvent supporter tous les types de câbles HTB3-HTB2-HTB1/HTA/BT, que ce soit dans les galeries, les ouvrages tiers tels que les ponts routiers ou ferroviaires, tunnels ou dans les postes d’alimentation électrique.

Logo mise à la terre inutileLogo isolantLogo anticorrosionLogo angle vif

Brevet déposé

France n° FR1902985

Dossier identifié

RTE/CNER AE-BCS-16- 00004 ind 5 du 28/04/20

RST / RTE

Conforme au RST / RTE Partie 6 - 2019

Demander un devis

LES POTENCES ISOLÉES 10kV REVÊTEMENT COPOPROTEC®

RÉSISTANCE DIÉLECTRIQUE


10 kV évitant l’écoulement du courant de courtcircuit par la potence

RÉSISTANCE AU CLAQUAGE


Câble HTB avec un Icc de 31,5 kA et un Tcc de 150 ms

REVÊTEMENT AUTO EXTINGUIBLEv


Revêtement Copoprotec® auto extinguible

Pouvoir calorifique < 5 MJ/kg

RÉSISTANCE


Résistance aux agressions mécaniques et chimiques

Descriptif

Le revêtement Copoprotec® des potences en acier apporte une résistance diélectrique garantie de 10kV mais également une excellente tenue aux chocs et agressions chimiques.

La gamme de potence Copoprotec® se décompose en plusieurs longueurs et deux types de résistance à une charge verticale (LIGHT 700 daN, HEAVY 1200 daN).

Les potences isolées Copoprotec® sont adaptées à tous les types de matériels authentifiés par RTE / CNER.

Le design de la potence peut être adapté à la demande pour des charges inférieures ou bien supérieures, pour des longueurs spécifiques ou des supports particuliers (voussoire tubulaire par exemple).

Les modes de fixation et de montage des potences isolées sont multiples (au mur, sur poteaux ou structures autoportés,…) et adaptés à la configuration de l’installation qu’elle soit existante ou neuve.

COMMENT CHOISIR SA POTENCE ISOLÉE 10 KV COPOPROTEC® ?

Le choix d’une potence isolée 10 kV Copoprotec est déterminé par :

  • Les efforts à supporter selon le type de câble (diamètre, alu/cuivre, fabricant, distance entre potences…)
  • Les efforts de mise en œuvre (déroulage, snacking…)
  • Le plan de peignage pour respecter les rayons de courbure minimum des câbles (20 x ∅ câbles)
  • La distance à respecter pour que l’effet thermique de proximité soit négligeable (norme IEC 60287-2-2) et a minima ≥ 0,5 x diamètre du câble.

EXEMPLE

Si le trèfle est suspendu en f 190,

  • dm ≥ 0,5 ∅ câble
  • ∅ câble maximum = 190 / 1.5 = 126

NOTA : cet exemple est donné à titre indicatif. Le choix final de la distance doit être conforme aux prescriptions de RTE.

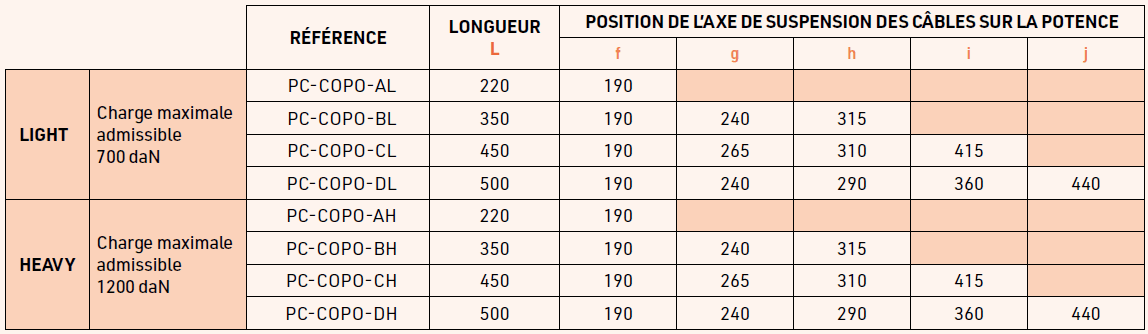

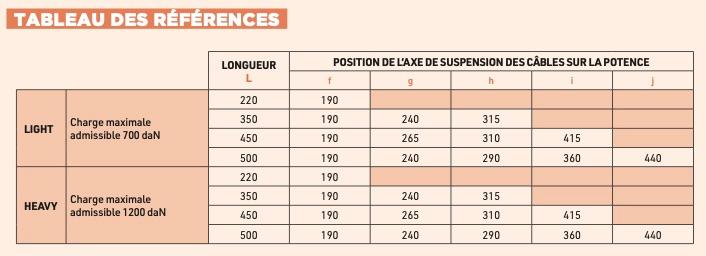

Tableau des références

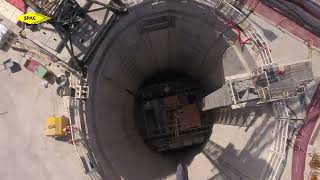

Vidéos

Réalisations

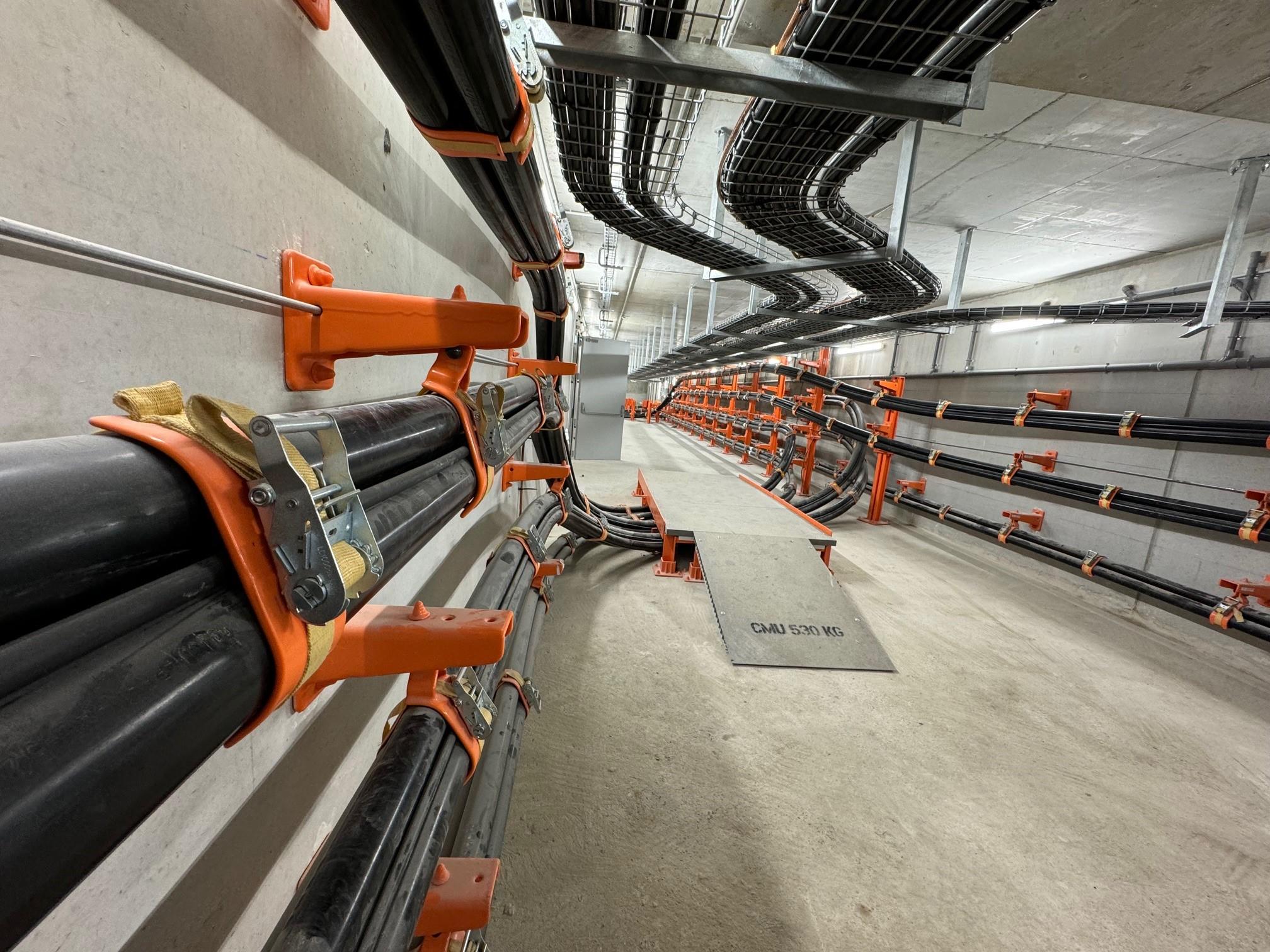

Système de potences isolées 10 kv

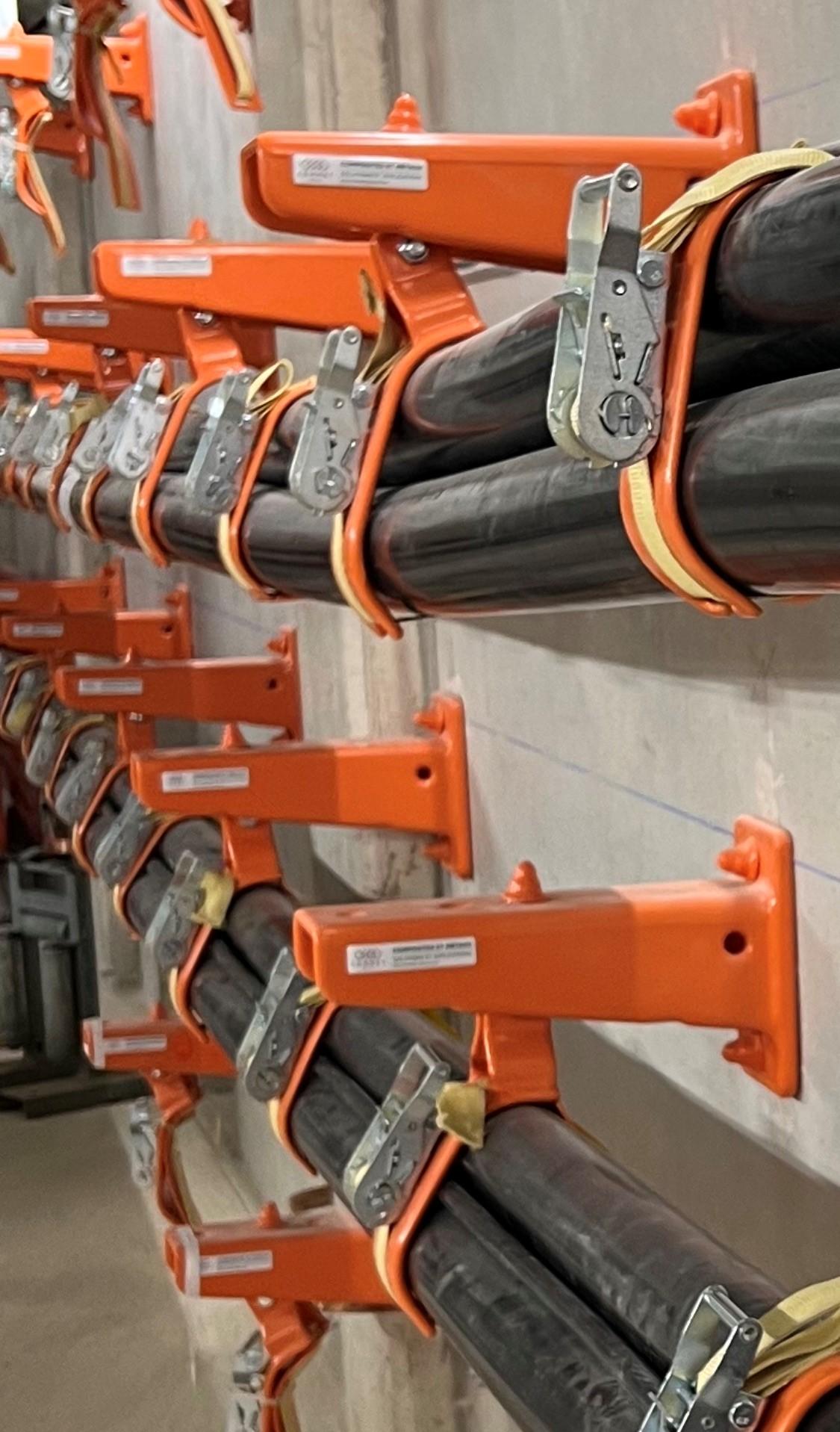

Potence isolé 10 kv
