Protection Pylone

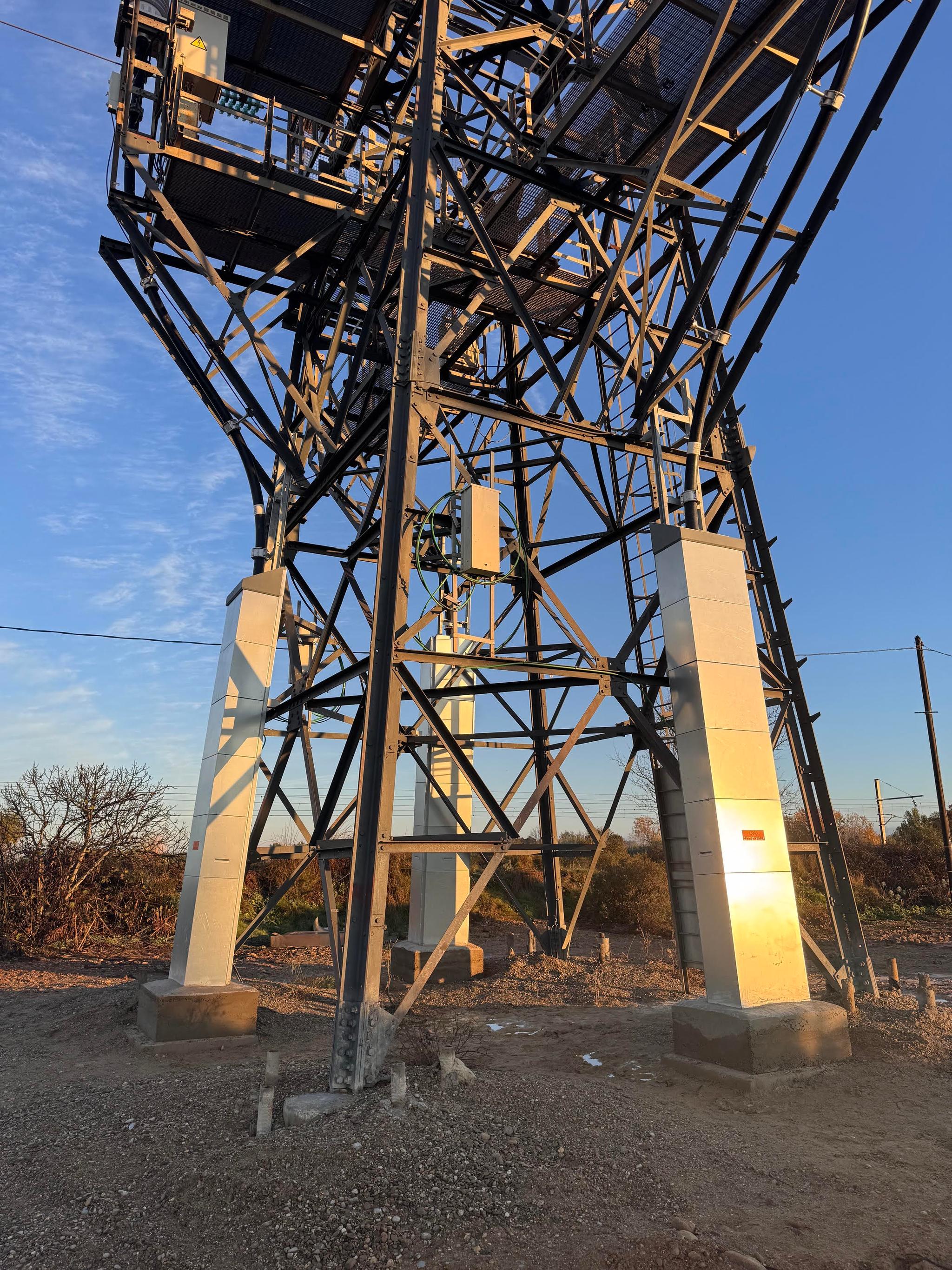

Fort de son expérience dans la combinaison des matériaux composites et des métaux (COM – MET), COMMET Group a développé une technologie de capotage innovant permettant de protéger les pylônes contre les actes de vandalisme (cocktail Molotov, pneu enflammé, …). Cette solution a été étudiée pour garantir une bonne tenue du capotage contre les attaques mécaniques mais aussi contre toute tentative incendiaire. Sa technologie à double caisson et autoventilation apporte également une dispersion naturelle de la chaleur même en utilisation normale et évite une surchauffe du câble en cas de forte exposition aux UV
![](/_next/image?url=https%3A%2F%2Fapi.commet-group.com%2Fuploads%2Fmedia%2Fpertuis-4.jpg&w=1080&q=75)
![](/_next/image?url=https%3A%2F%2Fapi.commet-group.com%2Fuploads%2Fmedia%2Fpertuis-4.jpg&w=640&q=75)
Protection Pylone
Descriptif
Cette solution met en oeuvre des matériaux hautement résistants au feu (silicate de calcium selon recommandation du CNER) tout en assurant une ventilation naturelle des câbles et permettant la dissipation électrothermique de la ligne sous tension
Cette solution COMMET a été conçue en intégrant
- Un système innovant d auto ventilation des câbles mais aussi de la paroi externe du capotage. Cette solution déployée par le groupe COMMET pour d’autres applications (façades auto ventilées en bâtiment) a largement fait ses preuves et apporte un réel avantage thermique au delà de la protection incendie (film d’air, revêtement thermo réfléchissant, légèreté des matériaux, encastrement mécanique de l’isolant dans une cassette ne nécessitant aucun collage, étanchéité de l’ensemble conservant les propriétés de l’isolant dans le temps, ….)
- Une embase stop flamme bloquant toute propagation du feu à l’arrière de l’enceinte. Une projection d’un cocktail Molotov au pied des capotages ne pourra en aucun cas se propager directement ou indirectement sur les câbles
- Un systéme de ½ caissons autoportés . Le montage de ces caissons est particulièrement simplifié par le fait que l’isolant soit complètement intégré en usine enter 2 parois perforées assurant sont maintien mécanique pendant toutes les phases de transport , de montage et tout au long de la vie du produit
- Une coiffe de l’ensemble en bi matériaux composites (matière déjà mise en œuvre pour des solutions de capotage de lignes HTB3 authentifiée par le CNER) permettant une parfaite adaptation autour des câbles et un comportement thermique optimal (pas d’inertie thermique, pas de stagnation de la neige, …)
Les autres avantages d’une telle solution sont :
- Etude, fabrication dans des délais records sur notre site de production en Moselle
- Pas de maintenance
- Coûts de réparations éventuels rapides et limités
Sur mesure in-situ ou sur plan
Selon les cas (pylône existant ou pylône à construire), notre bureau d'étude proposera la solution la plus adaptée à votre besoin. Les configurations des remontées de câbles aéro souterrain sont multiples tant en hauteur (généralement 4/5 mètres ou 6/7 mètres) qu'en largeur (remontée simple ou double).
![](https://api.commet-group.com/uploads/media/pertuis-1.jpg)
Réalisations
![](/_next/image?url=https%3A%2F%2Fapi.commet-group.com%2Fuploads%2Fmedia%2Fpertuis-2.jpg&w=2048&q=75)
![](/_next/image?url=https%3A%2F%2Fapi.commet-group.com%2Fuploads%2Fmedia%2Fpertuis-5.jpg&w=2048&q=75)
