Conçus pour résister aux flammes d’une manière générale et en particulier à celles générées par un claquage de câble HTB ou à un incendie périphérique dans un local technique tel qu’une galerie de câbles HTB, les écrans ont obtenu le meilleur classement possible en terme de réaction au feu selon l’Euroclasse EN ISO 13501-6 soit Aca (incombustible), s1 (aucune production de fumée), d0 (aucune production de gouttelettes enflammées) ; soit un classement M0 selon la norme française NF P92-507.

Le comportement au feu de ces écrans est totalement comparable aux matières premières incombustibles telles que l’acier, la pierre, le verre, le béton, le plâtre tout en étant plus légers (< 5 kg/m2) et résistants mécaniquement au claquage.

Grâce aux matériaux 100% minéraux non conducteurs de courant mis en œuvre et à leur géométrie, les écrans anti-mode commun IVV MINERAL PROTECT® apportent une protection mécanique et diélectrique inédite tout en permettant aux câbles de dissiper leur énergie calorifique par une aération naturelle.

ZOOM SUR LA TECHNOLOGIE IVV MINERAL PROTECT®

BREVETÉE PAR COMMET GROUP

En plus de ralentir la combustion d’un câble haute tension, la matière IVV MINERAL PROTECT® protège les autres phases et autres LS HTB en espace confiné tel qu’en galeries souterraines. Mise au point par COMMET Group, la technologie IVV MINERAL PROTECT® est le fruit d’une démarche d’éco-conception respectueuse de l’environnement, tant dans les processus de fabrication que dans les matériaux mis en œuvre : réduction maximale de l’empreinte carbone lors de la production, aucune résine usuelle à base d’hydrocarbures, recyclabilité totale des matériaux 100% minéraux utilisés et absence de produits pouvant émettre des gaz dangereux, en particulier en milieu clos comme des galeries.

Les essais de Pouvoir Calorifique Supérieur (PCS) réalisés en laboratoire COFRAC d’essais au feu, ont démontré que la technologie IVV MINERAL PROTECT® bénéficiait d’un meilleur comportement au feu que les matériaux incombustibles utilisés dans la construction des bâtiments.

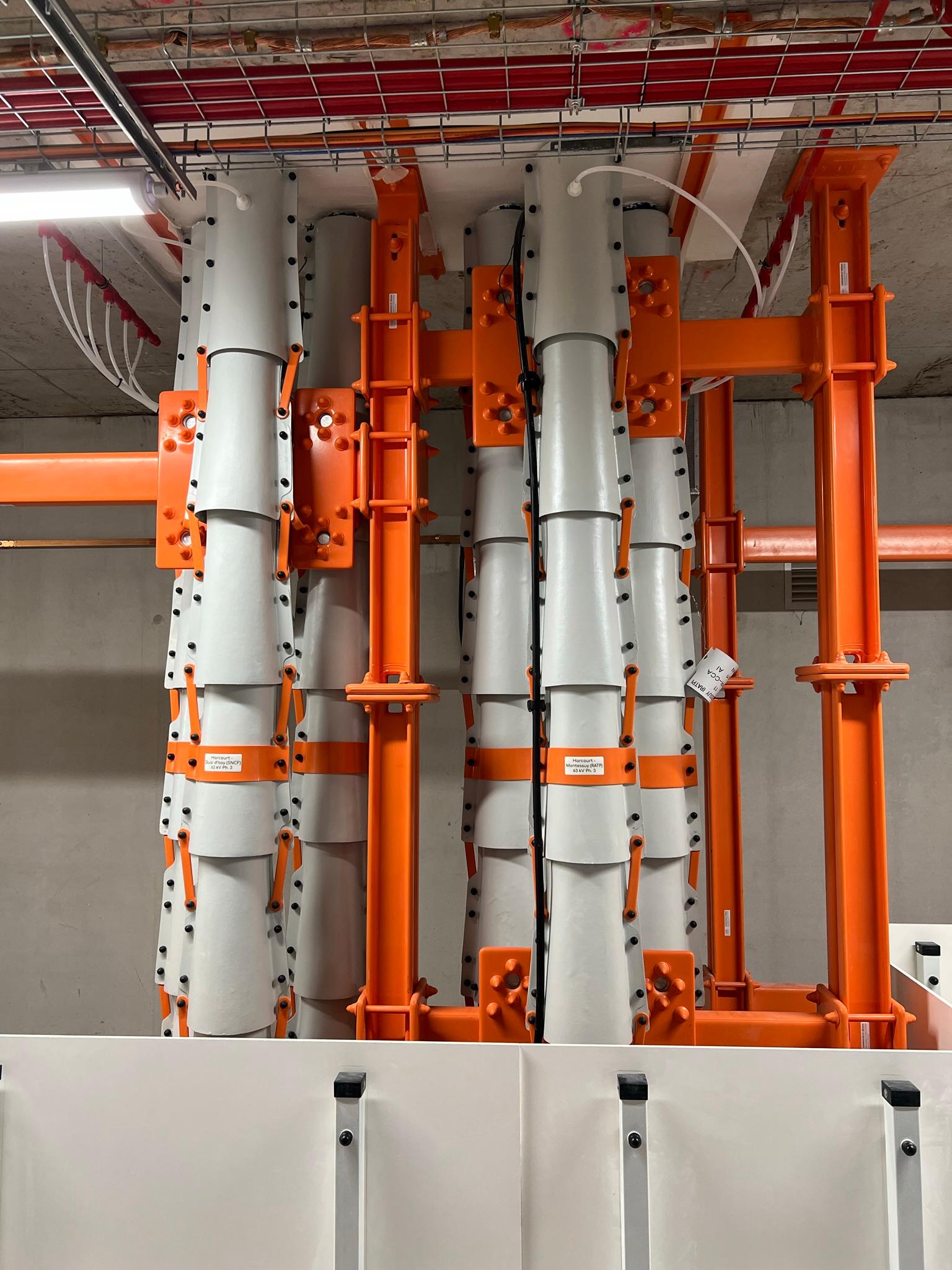

DES SOLUTIONS ADAPTABLES EN GALERIE COMME EN REMONTÉES SOUS TRÉMIE

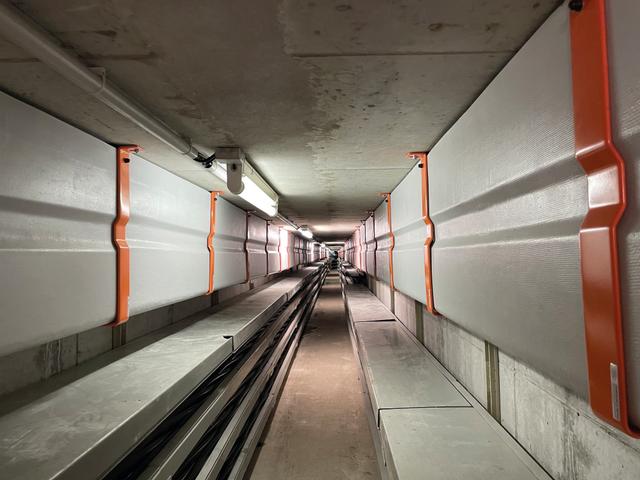

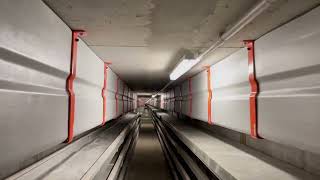

La gamme des écrans IVV MINERAL PROTECT® de COMMET GROUP répond tant aux parties linéaires des galeries LS qu’aux parties plus compliquées en entrée ou sortie de galerie (trifurcation).

Les capots en U aux dimensions réglables ou fixes sont généralement plus appropriés aux extrémités des galeries ou dans les passages linéaires avec interruptions murales (baie de ventilation, puits d’aération, …)

Dans le cas d’entrée ou de sortie de galerie avec des croisements de câbles ou de trifurcations, des solutions de capots escamotables sont disponibles au catalogue COMMET.

Ces solutions peuvent également être préconisées pour la protection de zones sensibles ou à risques comme les zones de jonction en galerie.

UN BUREAU D’ÉTUDES INTÉGRÉ

COMMET GROUP dispose d’un bureau d’engineering en interne à votre disposition pour concevoir des écrans IVV MINERAL PROTECT® sur mesure selon vos besoins :

• Inclinaison selon verticalité du mur ou des supports de fixation, entre axes
• Portée, charge souhaitée
• Adaptation sur matériel existant
• En forme de « L » ou en forme de tablette
• etc.
